1.介紹

分離膜根據孔徑或者截留分子量分為微濾膜（MF），超濾膜（UF），納濾膜（NF）及反滲透膜（RO）。因此各個分離膜的孔徑和截留分子量會體現其過濾范圍。微濾膜和超濾膜可以根據孔徑和去除對象物質來區分，一般具有同樣的形態，通過篩分作用來過濾，這兩種分離膜運用在凈水處理、下水處理、海水淡化預處理等領域，主要是去除浮游物質。

超濾膜以壓力差作為動力以實現對物質的分離。超濾膜可以有效地去除微粒子和微生物，但是不適合用于去除離子和小分子。超濾膜的孔徑是0.002?～0.06?之間，可以去除包括病毒在內的大部分病原性微生物，也可以去除一部分高分子量的有機物。超濾膜孔徑用截留分子量來表示，超濾膜的孔徑難以直接測定，所以膜對被截留物質的截留率大于90%時，就用被截留物質的分子量表示膜的截留性能，稱為膜的截留分子量。

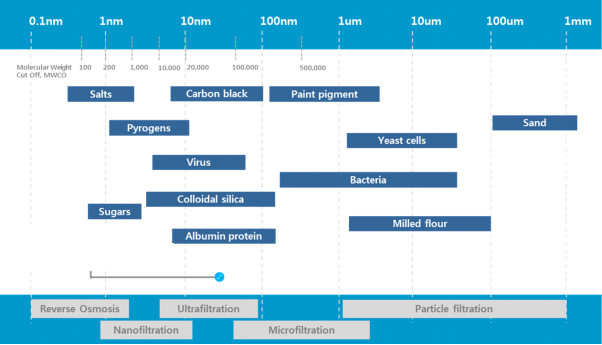

圖1. 膜分離圖表

2. FilONE™(HMO-Type) 組件

2.1 特點

2.1.1  分離膜的結構

深圳水天藍的外壓式分離膜是PES材質的中空絲分離膜。PES材料能夠適應較高的pH、耐氧化性強，廣范圍的作為MF和UF分離膜的原料。深圳水天藍PES材質分離膜的PH適應范圍在2～11之間，耐氧化性非常高。

表1. 分離膜材質的特性

材質	類型	親水性	耐化學性	pH適應范圍	耐污染性和清洗效率
PVDF	MF/UF	改性的親水性	非常高	2-11	優秀
PES	UF	親水性	高	2-11	良好



深圳水天藍通過自身的紡絲技術開發的PES中空絲分離膜擁有很高的流量，此外非對稱結構（外部的縝密層和內部的多孔結構）分離膜的耐污染性和反洗效率也很好。

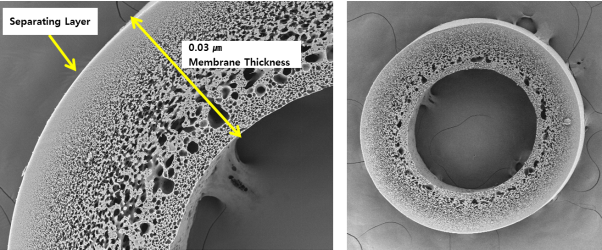

圖2. 分離膜的橫截面

2.1.2分離膜特征(優點)

深圳市水天藍的外壓式中空絲分離膜通過以下特性顯示其性能。

- 膠狀物等離子性物質及細菌的去除性能高

- 使用親水性好的PES材料，耐污染性好

- 外壓式分離膜強度高、耐化學性卓越

- 在低壓力的條件下流量也很高

深圳市水天藍分離膜的外徑是1.5mm，內徑是0.9mm，平均孔徑低于0.05um。通過自動毛細管流動孔隙度儀(型號: CFP-1200-AM)的測定結果可以確認。



2.1.3. 組件特征

深圳市水天藍FilONE(HMO-Type)產品設計運用流體力學結構實現組件內部供給水、生產水和壓縮空氣的最佳分配，使組件內部的盲區最小化。另外，消除流體間的干涉現象、防止渦流現象，實現供水和排水穩定的最佳結構設計。



※產品: HMO-1017(50A)(膜面積: 50㎡,口徑: 50A)

過濾: 4.4 T/H(死端過濾),反洗: 6.6 T/H

深圳市水天藍FilONE(HMO-Type)產品追求穩定的過濾性能和低能耗。FilONE(HMO-Type)產品運用高流量的外壓式分離膜，可以在低壓力情況下保持高流量，從而實現很好的節能效果。此外，產品的耐化學性好，分離膜結構好、清洗效率高。因此，可以通過反洗、維持清洗（CEB）、化學清洗（CIP）來穩定地維持產品的性能。



2.2.組件的規格

FilONE(HMO-Type)產品的規格分為四種，各產品的規格可參展表2和圖7.

表2.組件的規格

區分			HMO-1017		HM0-1024
			S	L	S	L
尺寸	原水		50A	80A	50A	80A
	濃縮水		50A	80A	50A	80A
	過濾水		50A	80A	50A	80A
	空氣		½ inch		½ inch
長度	L	mm	1825	1880	2325	2380
	L1		1630	1670	2130	2170
	L2		60	77	60	77
	L3		135	133	135	133
	L4		1515		2015
	L5		180		180
外/內徑	O/D	mm	235		235
	I/D	mm	215		215
重量	Empty	kg	30		35
	注水	kg	70		100
膜面積		㎡	50		70
膜殼		-	ABS		ABS





2.3.組件的構成要素





2.4  組件的運行條件

2.4.1  運行條件

表3.FilONE運行條件

區分	HM0-1017	HMO-1024
過濾方式	外壓式	內壓式
過濾流量@25℃	40 ～ 120 LMH	40 ～ 120 LMH
流量范圍	2.0 ～ 6.0 m3/h	2.8 ～ 8.4m3/h
pH	2～11	2～11
溫度	1 ～ 40℃	1 ～ 40℃
最大進水壓力(@20℃)	3.0 bar	3.0 bar
最大跨膜壓差	2.0 bar	2.0 bar
次氯酸鈉(max)	3,000㎎/L	3,000㎎/L
TSS(max)	100㎎/L	100㎎/L
濁度(max)	300 NTU	300 NTU
運行方式	全流過濾/錯流過濾	全流過濾/錯流過濾
過濾水濁度	≤ 0.1 NTU	≤ 0.1 NTU
過濾水SDI	≤ 2.5	≤ 2.5



進行產品運用的設計時，測定實際流入水的水溫后再把溫度標定系數反映在生產流量設定中，從而使整個系統得以穩定運行。

2.3.2流量設定的標準

表4. FilONE(HMO-Type)組件設計標準(水溫：25℃)

原水	濁度(NTU)	TOC(mg/L)	設計流量(LMH)
廢水	0 ～5	< 1	40
地表水	5 ～ 15	< 3	60
地表水(預處理)	< 5	< 2	70
海水	< 20	-	60
上水	< 3	<2	60
地下水	< 2	< 1	60

※ 參考: 水溫每下降1℃，設計流量降低 2 ～ 3%

3. FilONE(HMO-Type) 工程運行

3.1 工程

FilONE(HMO-Type)產品一般的工程運行分為沖洗、過濾、反洗、排水四個階段，其目標是在符合各個供給水水質及其他狀態的情況下構成系統、實現系統的穩定運行。各個工程的運行時間和條件必須符合深圳市水天藍提示的范圍，必要時可以和我們聯系。

3.1.1.進水&清洗(沖洗)工程



沖洗工程是利用供給水去除管道、組件內部和分離膜表面污染物質的工程，同時在進行過濾工程前，往組件內部注入供給水可以排除空氣，防止水錘現象及不必要的壓力上升。沖洗工程的進行時間考慮產品的大小應在40～60秒左右，流量在40～120LMH之間。

3.1.2  過濾工程

沖洗工程完全結束后把流量慢慢地提升到目標流量（建議使用變頻泵），過濾時間保持在20～40分左右，過濾流量在40～120LMH之間，過濾時間和流量的設定應考慮供給水的水質。運行方式一般采用全流過濾，如果水質變差或原水濁度高時也可以采用錯流過濾的方式。進行過濾工程時，應根據中空絲纖維絲的污染程度跨膜壓差可能會上升。
