德國頗爾DTRO碟管式反滲透膜柱DTS W02101-1的詳細描述：
DTRO碟管式反滲透膜
DT 膜技術即碟管式膜技術(Disc Tube Module)，分為DTRO（碟管式反滲透）、DTNF（碟管式納濾）兩大類，是一種專利型膜分離組件。該技術是專門針對高濃度料液的過濾分離而開發的，已成功應用近30 年。
1、 DTRO碟管式反滲透膜組件結構
碟管式膜組件主要由RO 膜片、導流盤、中心拉桿、外殼、兩端法蘭各種密封件及聯接螺栓等部件組成。把過濾膜片和導流盤疊放在一起，用中心拉桿和端蓋法蘭進行固定，然后置入耐壓外殼中，就形成一個碟管式膜組件。
2、 DTRO碟管式反滲透膜工作原理
料液通過膜堆與外殼之間的間隙后通過導流通道進入底部導流盤中（如圖2 所示），被處理的液體以最短的距離快速流經過濾膜，然后180º 逆轉到另一膜面，再?gòu)牧魅氲较乱粋€(gè)過濾膜片，從而在膜表面形成由導流盤圓周到圓中心，再到圓周，再到圓中心的切向流過濾，濃縮液最后從進料端法蘭處流出。料液流經過濾膜的同時，透過液通過中心收集管不斷排出。濃縮液與透過液通過安裝于導流盤上的O 型密封圈隔離。
3、 DTRO碟管式反滲透膜技術特點
• 避免物理堵塞現象
DT 組件采用開放式流道設計，料液有效流道寬，避免了物理堵塞。
• 最低程度的結垢和污染現象
采用帶凸點支撐的導流盤，料液在過濾過程中中形成湍流狀態，最大程度上減少了膜表面結垢、污染及濃差極化現象的產生，允許SDI 值高達20 的高污染水源，仍無被污染的風險。
• 膜使用壽命長
DT 膜組件有效減少膜的結垢，膜污染減輕，清洗周期長，同時DT 的特殊結構及水力學設計使膜組易于清洗，清洗后通量恢復性非常好，從而延長了膜片壽命。實踐工程表明，即使在滲液原液的直接處理中，DT 膜片壽命可長達3 年以上，這對一般的膜處理系統是無法達到的。
• 組件易于維護
DT 膜組件采用標準化設計，組件易于拆卸維護，打開DT 組件可以輕松檢查維護任何一片過濾膜片及其它部件，維修簡單，當零部件數量不夠時，組件允許少裝一些膜片及導流盤而不影響DT 膜組件的使用，所有這些維護工作均在現場即可完成 。
DTRO碟管式反滲透膜應用領域
● 高難度工業污水處理
●垃圾滲濾液、垃圾滲濾液濃縮液處理
●反滲透濃水再濃縮減量化處理
●全海域海水淡化制備飲用供水
●軍事營地、野外作業流動飲用供水
●自然災害、水源污染等應急飲用供水
●生物制藥行業工藝分離、純化、工藝濃縮應用
Pall DT（碟管式）膜柱利用反滲透原理對液體中的分子進行分離、純化和脫鹽處理。它可以去除各種有機或無機雜質，包括重金屬、氨、各種有機物、無機物及其他有害物質。DT膜柱性能高效，運行成本低。與傳統的卷式反滲透膜機構相比，Pall的DT膜柱回收率高，具有通敞式流體通道，不易堵塞和結垢。
當安裝在反滲透系統中時，DT膜柱可在高SDI進水下工作。產水水質好，可以直接回用于生產現場。 DTRO碟管式反滲透膜膜片無需經常更換，使用壽命大于5年。

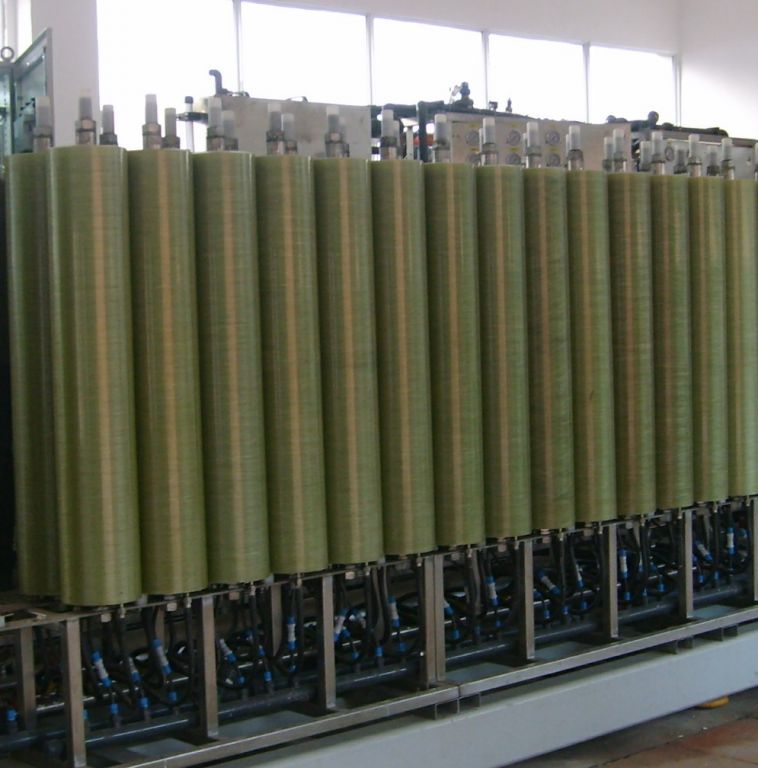

Pall公司的DT系統 DTRO碟管式反滲透膜廣泛應用于垃圾滲濾液無害化處理、海水淡化系統和其他高污染工業廢水的回用及無害化處理。
DTRO碟管式反滲透膜對于工業廢水的處理系統，系統特點為：
● 可以接受高難降解污水，如CODCr1000-20000mg/L，含鹽量1000-20000mg/L
● 回收率高：75%-90%
● 高性能、低成本：噸水運行成本＜2元
● 進水SDI可高達6.5，系統不存在污堵的可能，產水電導率可低至100 μs/cm
● 維護保養簡便
● 膜壽命長：5-10年
Pall 的DT膜柱 DTRO碟管式反滲透膜被廣泛應用于垃圾滲濾液處理、工業廢水零排放及船舶、軍艦裝置等海水淡化處理。已成功應用30多年，技術非常成熟、可靠，在全球已有上千個工程案例。PALL在應用過程中，通過積累的豐富工程經驗，不斷的改進DT 膜柱的一些缺陷及完善優化系統裝置的設計，使得Pall 的DT 膜柱在全球擁有了驕人的業績，被全球公認為這一領域的領導者。
常用型號有：
DTRO碟管式反滲透膜柱DTG W02187-1
DTRO碟管式反滲透膜柱DTE-2 50001771-2
DTRO碟管式反滲透膜柱DTS W02101-1
DTRO碟管式反滲透膜柱DTE-1 50001771-1
