水處理設備耗材

2024-03-13 16:59:23超級管理員 656

離子交換樹脂是重要的水處理材料，在電子電力、食品飲料、醫藥醫療等領域都能用得到。而離子交換樹脂的裝填與預處理方法對于確保樹脂性能和使用壽命具有決定性影響。本文將詳細介紹離子交換樹脂的裝填和預處理步驟，幫助讀者更好地掌握相關操作技巧。

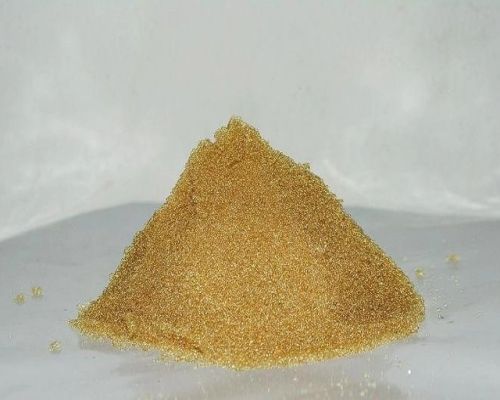

離子交換樹脂的裝填

在進行樹脂裝填前，必須確保所有設備完好無損，交換柱內部清潔無雜質。具體步驟如下：

1. 設備檢查與準備：檢查交換柱內部是否有焊頭、螺帽等鐵渣殘留，確保水帽已擰緊，并進行水壓測試，確保無滴漏現象。同時，準備裝填所需的陽樹脂和陰樹脂，以及必要的工具和設備。

2. 裝填陽樹脂：將交換柱充入約200mm的水，然后開始裝入陽樹脂。在裝填過程中，通過反洗操作將樹脂層托平，確保裝填高度低于中排約30-50mm。需要注意，泥沙、包裝袋以及內袋等雜質將會影響交換柱正常使用，所以需要防止這些雜質進入到交換柱。

3. 裝填陰樹脂：陽樹脂裝填完成后，開始裝填陰樹脂。陰樹脂的裝填高度應為陽樹脂高度的2倍。同樣，在裝填過程中要保持樹脂層中無氣泡存在。

4. 沖洗與檢查：在交換柱內充滿水，再用水沖洗至出水澄清，以確保樹脂層中的雜質被完全沖洗掉。沖洗過程中要觀察出水情況，確保水質符合要求。

樹脂的預處理

樹脂的預處理是為了去除樹脂中的殘留雜質和污染物，提高樹脂的交換能力和使用壽命。具體步驟如下：

1. HCl浸泡：首先通入約2倍樹脂體積的約4%HCl溶液，浸泡4-8小時。HCl能夠去除樹脂中的金屬離子和其他雜質，同時使樹脂轉化為H型。

2. 清洗與pH調整：用清水沖洗樹脂至pH值約為5左右，確保HCl完全沖洗干凈。pH值的調整對于后續處理至關重要。

3. NaOH浸泡：接著通入約2倍樹脂體積的約4%NaOH溶液，浸泡4-8小時。NaOH能夠進一步去除樹脂中的陰離子雜質，并將樹脂轉化為OH型。

4. 反洗與觀察：堿浸泡完成后進行大反洗。反洗開始時，流速宜小，待樹脂松動后，逐漸加大反洗流速，使整個樹脂層的膨脹率在50-70%，維持10分鐘左右。反洗過程中要觀察樹脂分層是否清楚，以確保樹脂充分混合和均勻分布。

離子交換樹脂的裝填與預處理是確保樹脂性能和使用壽命的關鍵步驟。通過本文的介紹，讀者可以了解到樹脂裝填前的設備檢查與準備、陽樹脂和陰樹脂的裝填方法、以及樹脂的預處理過程包括HCl浸泡、清洗與pH調整、NaOH浸泡和大反洗等步驟。在實際操作中，應嚴格按照步驟進行操作，確保樹脂裝填與預處理的質量。

本文由水天藍環保(http://www.cqydtz.com/)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!
